以下是由上海巴玖工程師為您詳細介紹的生物安全柜各類常見問題，希望能夠?qū)δ袔椭缬幸蓡枤g迎隨時咨詢！

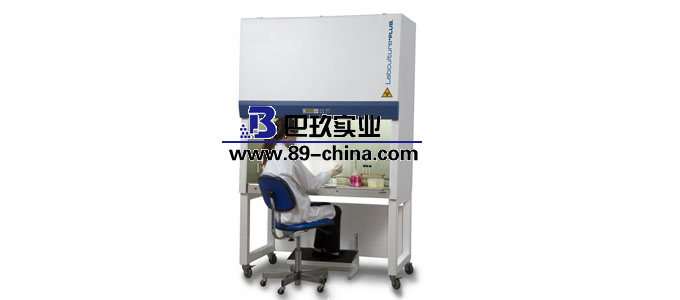

生物安全柜是保障生物安全和環境安全的重要基礎，可廣泛應用于生物制藥、食品衛生、環境監測、疾病預防與控制以及各類生物實驗室等領域。主要是用來處理危險性微生物所用的箱形空氣凈化安全裝置。
（一）Ⅰ級生物安全柜
Ⅰ級生物安全柜是一種裝配有HEPA過濾器的防污染裝置。其被設計成對操作者及環境均不受顆粒及感染性生物材料污染。具體特點如下：
1.工作空間前開口處有定向的向工作空間內流動的氣流。
2.在負壓狀態下工作。
3.進風速度為75~100FPM。
4.出風口經過HEPA過濾器過濾。
5.適合生物污染1，2，3級防護。
（二）Ⅱ級生物安全柜
Ⅱ級生物安全柜從前開口吸入具有一定表面速度的氣流，保護操作者，垂直的、無顆粒的層流氣體保護工作區內的樣品不會受到交叉感染。排出氣體經HEPA過濾器過濾以保護環境。一些類型的生物安全柜將氣體全部排出，而另一些生物安全柜會將一部分氣體過濾后，重新回到實驗室。具體特點如下：
1.工作空間前開口處有定向的向工作空間內流動的氣流。
2.經HEPA過濾器過濾后的向下層流潔凈氣體保護工作空間的樣品。
3.向下層流氣體速度為50~60FPM。
4.在負壓狀態下工作。
5.進風速度為100~110FPM。
6.出風口經過HEPA過濾器過濾。
7.適合生物污染1，2，3級防護。
（三）Ⅲ級生物安全柜
此類生物安全柜適合于嚴禁與操作者相接觸的樣品的操作。具體特點如下：
1.全密封
2.氣密型結構
3.操作者必須通過手套進行操作
4.至少在0.5” 水柱的負壓下工作
5.對操作者、樣品及環境提供保護
6.出風口需經過雙HEPA過濾器
7.適合于生物污染1、2、3、4級防護
1、安全盡收眼底
直觀易用控制面板，LCD顯示屏，實時顯示人性化安全狀態與性能參數，用戶能方便查看和操作。同時顯示流入氣流流速、下降氣流流速、工作區溫度、工作區濕度、過濾器壓力、累計工作時間、紫外燈工作時間、過濾器使用壽命條、過濾器更換、工作狀態、報警內容顯示
2、360度安全防護
柜體部分采用1.5mm厚的冷軋鋼板，增強了結構強度，表面靜電噴涂，整個裝置更加穩重；操作面板采用ABS，造型美觀大方。整機一體成型，一體化工作臺面易于清潔，提供無障礙工作區域，有效防止實驗室產生廢液溢出。
3、隨心所欲，提高效率
有別于其他的預約定時功能，10分鐘-99小時50分之內隨心預約與定時，下班后定時殺菌自動關閉，上班前預約自動開機殺菌，提高效率，節省時間
4、一切盡在掌控
獨特科技智慧遙控裝備，可控制距離遠了，我們更安全了，心就更近了
四、生物安全柜技術參數（BIOBASE品牌）
1.外部尺寸（L×D×H） 700mm ×650mm×1230mm
內部尺寸（L×D×H） 600mm ×500mm×540mm
2.生物安全性能：
①.人員安全性：菌落數≤5CFU/次
②.產品安全性：菌落數≤5CFU/次
③.交叉污染安全性：菌落數≤2CFU/次
3.柜體防泄漏：安全柜加壓到500Pa保持30min后氣壓≥450Pa
4.風速：平均垂直下降風速： 0．33m/s ±0.015
吸入口平均風速： 0．53m/s±0.015
5.高效過濾器完整性：
可掃描檢測過濾器在任何點的漏過濾不超過0.01%
不可掃描檢測過濾器檢測點的漏過濾不超過0.005%
6.振動幅值：頻率在10Hz—10kHz之間，振動凈振幅不超過5μm（rms）
7.噪聲： ≤64dB(A)
8.照度： 安全柜平均照度不小于650lux，每個照度實測值不小于430lux
9.耐壓：5秒鐘加壓到1390VAC 5秒鐘不擊穿
10.接地電阻：≤0.1Ω

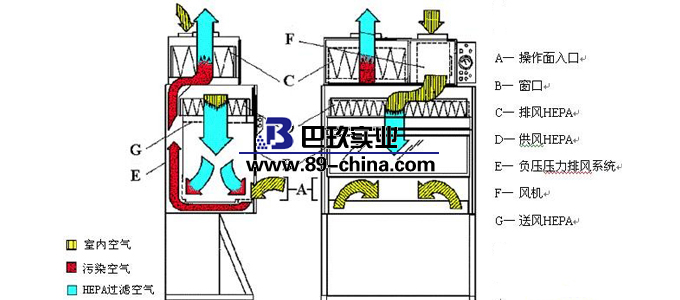

生物安全柜（biosafety cabinet；biological safety cabinet）是防止操作處理過程中某些含有危險性或未知性生物微粒發生氣溶膠散逸的箱形空氣凈化負壓安全裝置。其工作原理主要是將柜內空氣向外抽吸，使柜內保持負壓狀態，通過垂直氣流來保護工作人員；外界空氣經高效空氣過濾器（high-efficiency particulate air filter, HEPA filter）過濾后進入安全柜內，以避免處理樣品被污染；柜內的空氣也需經過HEPA過濾器過濾后再排放到大氣中，以保護環境。

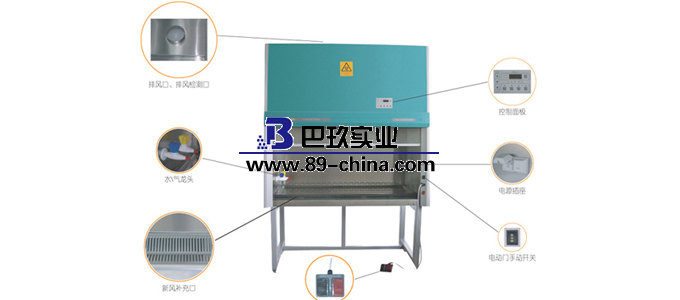

生物安全柜一般均由箱體和支架兩部分組成。箱體內部含有風機、門電機、進風預過濾罩、凈化空氣過濾器、外排空氣預過濾器、照明源和紫外光源等設備。
1.空氣過濾系統：是保證設備性能的[much]主要的系統。由進風口預過濾罩、進氣風機、風道、排風預過濾器、凈化空氣過濾器、外排空氣預過濾器組成。空氣過濾系統的主要功能是保證潔凈空氣不斷地進入工作室，使工作室內的垂直氣流保持一定的流速（一般≥0.3m/s），保證工作室內的潔凈度達到100級。同時使外排的氣體也被凈化，防止環境污染。
2.外排風箱系統：主要由外排風箱殼體、風機和排風管道組成。外排風機提供排氣的動力，將工作室內因操作所致的不潔凈氣體抽出，并由外排過濾器凈化，起保護所操作的樣品或標本的目的；由于工作室內為負壓，使玻璃門處向內的補給空氣平均風速達到一定程度（一般≥0.5m/s），防止安全柜內空氣外溢，起到保護操作者的目的。
3.前玻璃門驅動系統：由門電機、前玻璃門、牽引機構、傳動軸和限位開關等組成。
4.紫外光源：位于前玻璃門內側，固定在工作室的頂端，裝有紫外燈管，用于消毒。
5.照明光源：位于前面板內側，保證工作室內有一定的亮度。
6.控制面板：有電源開關，紫外燈、照明燈開關，風機開關，控制前玻璃門上下移動的開關，及有關功能設定和系統狀態顯示的液晶顯示屏等。
1.歐盟EN 12469：2000《Biotechnology-Peformance Criteria for Microbiological Safety Cabinets》；
2.美國NSF/ANSI 49—2002《Class II(Laminar Flow) Biosafety Cabinetry》；
3.JG 170-2005中華人民共和國建筑工業行業標準《生物安全柜》；
4.YY 0569-2005中華人民共和國醫藥行業標準《生物安全柜》。
1.生物安全柜在搬運過程中，嚴禁將其橫倒放置和拆卸，宜在搬入安裝現場后拆開包裝。
2.生物安全柜應安裝于排風口附近，不應安裝在氣流激烈變化和人員走動多的地方，不應安裝在門口。生物安全柜應處于空氣氣流方向的下游。
3.生物安全柜的背面、側面離墻的距離宜保持不小于150㎜～300㎜的檢修距離，頂部也應留有不小于300㎜的空間。
4.排風系統應能保證生物安全柜內相對于其所在房間為負壓，且安裝時需注意必須方便排風HEPA過濾器的更換。
5.如果安全柜內需要其他氣體，應同時安裝氣體管道。
1、操作前應將本次操作所需的全部物品移入生物安全柜，避免雙臂頻繁穿過氣幕破壞氣流;并且在移入前用75%酒精擦拭表面消毒，以去除污染。
2、打開風機5～10分鐘，待柜內空氣凈化并氣流穩定后再進行實驗操作。將雙臂緩緩伸入安全柜內，至少靜止1分鐘，使柜內氣流穩定后再進行操作。
3、安全柜內不放與本次實驗無關的物品。柜內物品擺放應做到清潔區、半污染區與污染區基本分開，操作過程中物品取用方便，且三區之間無交叉。物品應盡量靠后放置，但不得擋住氣道口，以免干擾氣流正常流動。
4、操作時應按照從清潔區到污染區進行，以避免交叉污染。為防可能濺出的液滴，可在臺面上鋪一用消毒劑浸泡過的毛巾或紗布，但不能覆蓋住安全柜格柵。
5、生物安全柜柜內操作期間，嚴禁使用酒精燈等明火，以避免產生的熱量產生氣流，干擾柜內氣流穩定;且明火可能損壞HEPA濾器。
6、工作時盡量減少背后人員走動以及快速開關房門，以防止安全柜內氣流不穩定。
7、在實驗操作時，不可打開玻璃視窗，應保證操作者臉部在工作窗口之上。在柜內操作時動作應輕柔、舒緩，防止影響柜內氣流。
8、安全柜應定期進行檢測與保養，以保證其正常工作。工作中一旦發現安全柜工作異常，應立即停止工作，采取相應處理措施，并通知相關人員。
9、工作完成后，關閉玻璃窗，保持風機繼續運轉10～15分鐘，同時打開紫外燈，照射30分鐘。（在紫外滅菌時要關閉通風;紫外光對人體有損害，注意個人保護。）
10、二級生物安全柜應定期進行清潔消毒，柜內臺面污染物可在工作完成且紫外燈消毒后用2%的84消毒液擦拭。柜體外表面則應每天用1%的84消毒液擦拭。
11、生物安全柜柜內使用的物品應在消毒后再取出，以防止將病原微生物帶出而污染環境。
1.安全柜前臉的玻璃觀察窗不得在安全柜處使用狀態時打開。
2.柜內放置的儀器和材料必須保持在低達數量。靜壓箱后部的空氣循環不得受阻。將材料放入安全柜的工作區之前，應對其表面進行去污處理。
3.柜內不得使用本生燈一種煤氣燈，因其產生的熱會干擾氣流并可能損壞過濾器。可以使用微型電焚燒爐，但使用一次性滅菌環則更好。
4.柜內所有的工作要在工作面的中部或后部進行，并能從觀察面板中看到。
5.操作手后方的活動要達到[much]少。
6.操作手不應將手臂來回伸進出柜子，以免干擾氣流。
7.前送風格柵不得被便簽、滴管、或其他材料堵住，否則會干擾氣流從而可能使材料受到污染，使人員處在暴露狀態。
8.應在每次工作完成后及一天結束時，使用合適的消毒劑清潔安全柜的表面。
9.柜子的風扇在工作開始前和工作完成后要再各運行5分鐘。
警報被激活時，請不要使用安全柜
10.不要在安全柜內使用本生燈
11.不要在安全柜內擺放過多的實驗用品
1每日維護
①.用70%的酒精(其他殺菌劑視用戶使用的材料而定)徹底對安全柜內部工作區域表面、側壁、后壁、窗戶進行表面凈化。不要用含有氯的殺菌劑，因為它可能對安全柜的不銹鋼結構造成損壞。也要對紫外燈和電源輸出口表面進行清潔。當清潔安全柜內部區域時，操作人員除了手放以外，身體的其他任何部位不能進入安全柜
②.檢查警報并檢測基本氣流
2.每周維護
①.用70%的酒精(其他殺菌劑視使用的材料而定)徹底對排水槽進行清洗
②.檢查俘獲紙孔處的殘留物質
3.每月維護
①.用濕布對安全柜外部表面進行擦拭，尤其是安全柜的前面和上部，把堆積的灰塵打掃干凈。
②.檢查所有的維護配件的合理使用情況。
③.上述每日工作中的條目
4.每季維護
①.檢查安全柜的任何物理異常或故障。檢查熒光顯像管確保它們工作正常
②.當不銹鋼上表面有難以去除的斑點時，可以使用MEK(methyl-ethyl-ketone)。使用WEK后，快速用清水和液體清潔劑沖洗不銹鋼板，并且用聚亞安酯布或者海綿進行擦拭。定期清潔不銹鋼表面會使之保持表面的光滑美觀。
5.有下列情況之一時，應對生物安全柜進行現場檢測
①生物安全實驗室竣工后，投入使用前，生物安全柜已安裝完畢；
②生物安全柜被移動位置；
③對生物安全柜進行檢修；
④生物安全柜更換HEPA過濾器后；
⑤生物安全柜一年一度的常規檢測。
生物安全柜去污是將適量的低聚甲醛（使柜內空氣中的低聚甲醛的[much]終濃度為８０％）置于電熱盤或煎鍋上（從柜外控制）。另將一個放有比低聚甲醛多１０％的碳酸氫的電熱盤或煎鍋也放在柜內（在柜外控制）。這第二個容器上應帶蓋，這個蓋子可以從遠處取下來（例如系在一根線上，線可以從柜外拉動）。這樣可以使提前中和的低聚甲醛達到低至。
如果相對溫度低于７０％，有熱水的開口容器。如果沒有前隔板，則要用生型塑料擋板，將其用膠帶粘在前臉，確保不會有氣體漏入房間。當盤內的低聚甲醛已全部揮發或開關已打開１小時后，將開關關閉。將安全柜放置一整晚不得觸動。然后將第二個盤子的蓋移開并打開其開關，碳酸氫氨開始揮發。這時，關閉盤子的開關，讓安全柜開始工作，使碳酸氫氨氣循環１小時。然后可以取下前隔板（或塑料擋板），安全柜即可使用
（一）生物安全柜
國際上目前超凈工作臺的標準是：空氣潔凈等級符合ISO14644.1；澳大利亞標準AS 1807；IEST－RP－CC002.2標準。
生物安全柜標準：美國ANSI/NSF49 （二級安全柜）；歐洲標準 EN12469：2000（一，二，三級安全柜）；
超凈臺只能保護樣品，不能保護操作人員，其認證合格包括下述步驟：
①.用旋轉葉輪風速表和熱量風速表測超凈臺氣流速率。安全氣流平均值：0.4-0.5m/s，髙至偏差20％。
②.測量超凈臺過濾器整體性：利用自然濕劑檢測儀。
③.測量超凈臺內部光強，噪聲。
（二）超凈工作臺
生物安全柜目前與科研密切相關的就是二級生物安全柜和三級生物安全柜。其中二級生物安全柜又可以分好幾類，但是實驗室經常使用的就是30％氣體外排，70％氣體循環的A/B3型和100％氣體外排的B2型。生物安全柜不僅可以保護樣品也可以保護操作者，所以才被成為“安全”柜。其檢測步驟如下：
①.測量流入氣流量（前進氣量)：利用熱量風速表或者DIM氣流罩。
②.測量向下氣流量：根據NSF49和EN12469標準不同，有兩種方式。但都是使用的熱量風速表來測定向下氣流速率。
③.ULPA過濾器檢測：濕劑光度計，濕劑發生器，壓力測量儀，PAO測量儀。
④.還有噪音，光強，震動的強度測量。
⑤.[much]后利用煙霧發生器進行氣流形象話測試。
1.現市場上有兩種過濾器： HEPA過濾器和ULPA過濾器。HEPA過濾器對0.30UM顆粒過濾效率大于99.99%。ULPA過濾器對0.12UM顆粒過濾效率大于99.9999%，潔凈度等級達到10級。
2.一般情況下，廠家原配生物安全柜的過濾器都是HEPA型。如果沒有特殊要求，HEPA過濾器便可，但如個別客戶要求的話，應提前說明，才可能配置ULPA型的過濾器，并且價格也要相應的有所增加。
3.通常A1型都配置HEPA過濾器，A2和B2型也是如此。如果要換ULPA型的過濾器，通常也是換在A2和B2型的生物安全柜
1.如果生物試驗中只涉及微生物樣品，可以使用基本類型的生物安全柜;
2.如果生物試驗中涉及了微生物樣品和微量化學試劑(非腐蝕性)，使用裝備外排管道的安全柜是必要的。因為HEPA過濾器并不能有效過濾清除化學氣體，如果不能外排，將對實驗室內工作人員和環境造成威脅;
3.如果生物試驗中涉及了細胞毒素類藥物，例如各類癌癥治療藥物，必須使用的細胞毒素安全柜。
4.國家有關標準的規定醫|學教育網搜集整理。
5.環保部門關于有毒物質排放的要求。
6.通風設備的級別等指標。
《生物安全柜專題匯總》由上海巴玖整理，轉截請說明。
